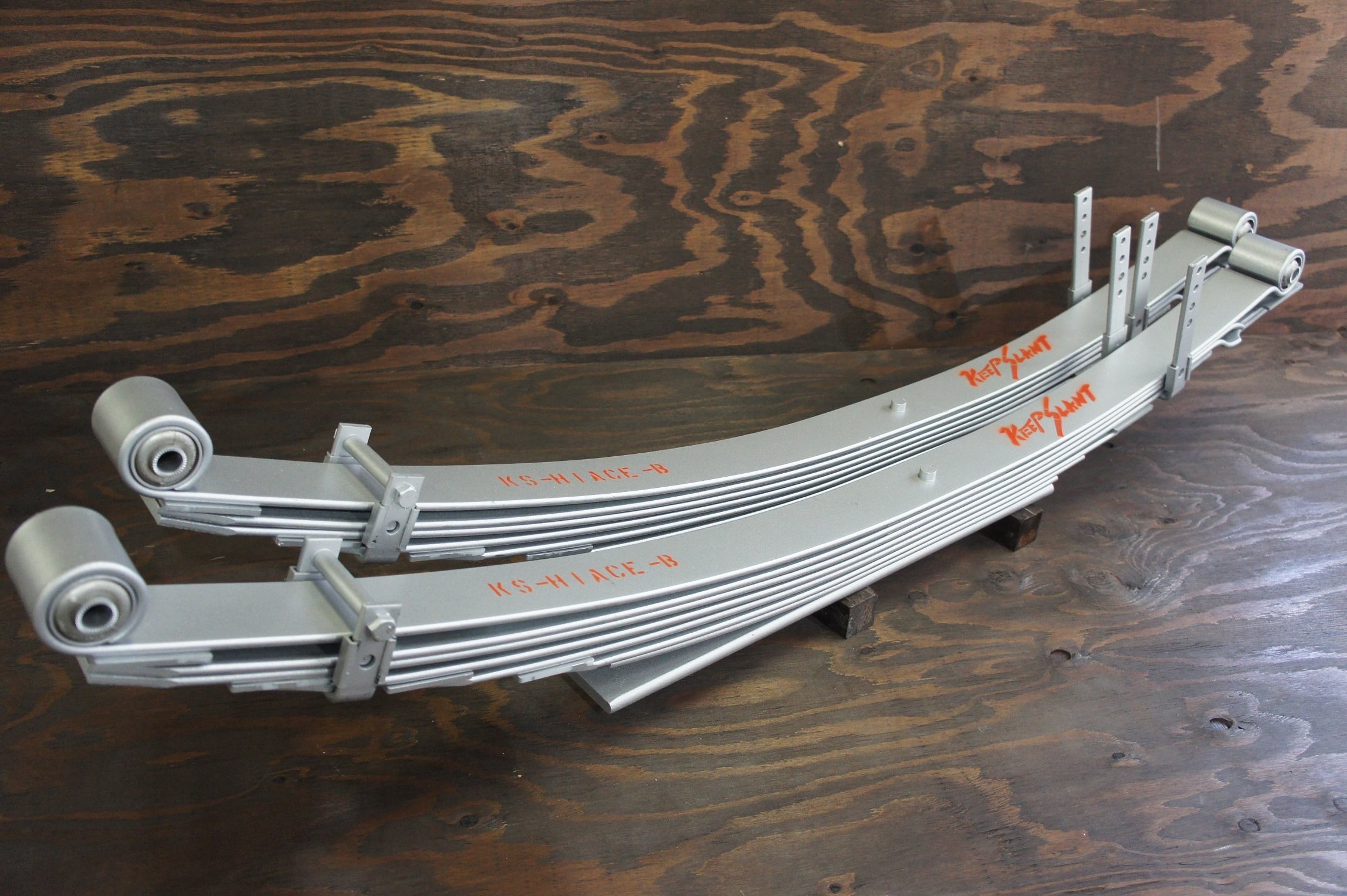

２００系ハイエースZEROアクティブサスペンションVerーSタイプE

キープスラントデザイン　アクティブサスペンションバージョンS
２００系ハイエース用ZERO
タイプE
想定積載量０ｋｇから２００ｋｇ

下記アドレスはリーフスプリングの基本的な開発理念をご紹介しているユーチューブです
https://youtu.be/9Ia9UEp3P5Y


送料は下記の通りになります

4600円　　北海道

4000円　　青森県、岩手県、秋田県

3800円　　宮城県、山形県、福島県

3800円　　茨城県、栃木県、群馬県、埼玉県、千葉県、東京都、神奈川県、山梨県

3800円　　新潟県、長野県、岐阜県、静岡県、愛知県、三重県、富山県、石川県、福井県

4000円　　滋賀県、京都府、大阪府、兵庫県、奈良県、和歌山県

4200円　　鳥取県、島根県、岡山県、広島県、山口県

4400円　　徳島県、香川県、愛媛県、高知県

4600円　　福岡県、佐賀県、長崎県、大分県、熊本県、宮崎県、鹿児島県

8000円　　沖縄県


システム上在庫ありになっておりますが、電話でもご注文いただくケースもありますので在庫の有無はかならずお問い合わせください


構造変更用結果通知書付属


薄厚多板の構成で７ｍｍの板厚を中心に構成。


ピポット側のベルリンアイ形状を今までにないまったく新しいデザインで開発


世界初の形状で、荷重のかかるピポットピンの真下まで２番リーフ、３番リーフ
を回り込ませ全長板３枚で荷重を受け止め極端に耐久性を高めています


２番リーフ、３番リーフに独特な曲線を持たせ今までの平板形状の物と違いリーフとリーフの間に楕円形状の空間が出来、平板を重ねた物よりも大幅によじれ方向への優位性を持たせる事に成功しました


２番リーフの曲線は、ピポット部分のかなり手前に設定する事でオーソドックスなベルリンアイ形状よりも親バネである１番リーフのよじれの自由度を大幅に向上させることに成功


リーフスプリングの基本デザインは 多板式にすることで耐久性に優れ、初期衝撃吸収の進入速度が早くなり、リーフスプリング特有の突き上げ感を軽減。
またオーナーの好みに合わせてセッティングを出しやすいのも多板式のメリットです。


初期衝撃の進入速度を速めるためのデザインとして、センタースペーサーを採用しリーフとリーフの間に隙間を作り板間摩擦を低減させリーフスプリングの伸縮運動の速度を速めています。


各リーフの先端部分に観光バスなど乗り心地を要求される車両に使用される超超高密度ポリエステルを素材としたサイレンサーを使用。
このサイレンサーを使用することで、リーフスプリングの伸縮運動の速度を速めています。


リーフクリップはリーフスプリングが伸び側に作用した際、リーフの変形や曲がりを防止する為ミリタリークリップを採用。
さらにリーフが横ずれした時にクリップに接触して出る金属異音を防止する為ミリタリークリップにもクリップサイレンサーを装備。


リフトアップ量は増減無しの純正リーフスプリングに準ずる高さ

個体差により多少の増減はありますので、ご了承ください。


設定シャックルは純正シャックルを想定

ピントゥーピンの長さは８５ｍｍから１１０ｍｍ程度まで、基本的には８５ｍｍで設計




☆この商品の諸注意☆

構造変更用の書類結果通知書が付属されます。
結果通知書はあらかじめメーカーが自動車検査法人に事前審査を済ませた書類で構造変更時に結果通知書と該当車両を管轄自動車検査法人に持ち込み新規検査を受けるだけで構造変更が出来る書類です

お買い上げいただいたユーザーの方の手間を大幅に省く書類になります


送料が別途発生いたします。
送料についてはお問い合わせください。
